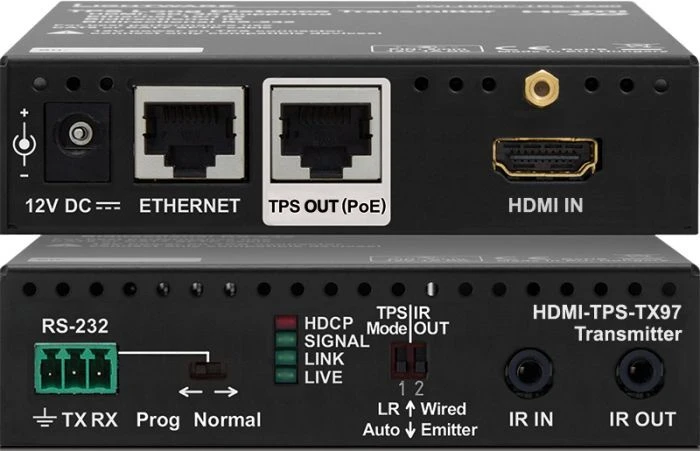

HDBaseT передатчик Lightware HDMI-TPS-TX97

HDMI-TPS-TX97, HDBaseT передатчик HDMI1.4+Ethernet+RS-232+двунаправленный ИК сигналов по одному кабелю витой пары до 170 метров; поддержка HDCP, EDID, 3D и 4K/UHD, PoE.

HDMI-TPS-TX97 и HDMI-TPS-RX97 - это видео удлинитель по витой паре HDBaseTTM, обеспечивающий передачу несжатого видео в разрешении 4K/UHD сопряженно с аудиосигналом (до восьми каналов PCM или HBR audio) на длинные дистанции по кабелю CATx. Сигнальные удлинители оснащены портами RS-232, IR и Ethernet, сигнал которых, совместно с видео/аудио данными идет по одному CATx-кабелю. Данный видео усилитель полностью совместим с HDCP и EDID, а также поддерживает все стандартные разрешения видео до 4K пикселей / глубина цвета до 48 бит, популярные форматы аудио, и даже передачу 3D-сигналов частотой до 120Hz.

Основной функционал:

Трансляция сигнала Single Link DVI и HDMI в разрешении 4K/UHD (30Hz RGB 4:4:4, 60Hz YCbCr 4:2:0) с поддержкой 3D

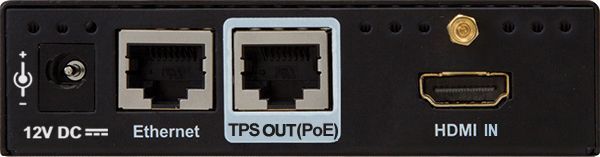

Трансляция Single Link DVI или HDMI + Ethernet + RS-232 + IR поверх одного кабеля CATx длиной до 170м
Передача Ethernet 10/100
Двунаправленный RS232 и IR
Совместимость с HDCP, CEC, EDID
Переключатель режимов работы (Автоматический или Long Reach Mode)

Поддерживается два типа питания:

PoE 48V по CATx-кабелю
Стандартное питание от БП

Помимо настольного применения, есть возможность монтажа в стойку.

Режимы работы

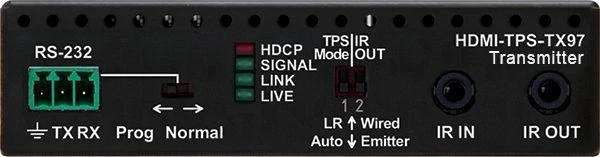

В автоматическом режиме работы, устройство самостоятельно определяет режим удлинителя на втором конце кабеля и работает в нём же. Например, если второе устройство в цепи работает в режиме Long Reach, то данный сигнальный усилитель также будет работать в Long Reach. Если устройство на втором конце также работает в автоматическом режиме, или на дальнем конце установлено устройство HDBaseTTM, то сигнальный усилитель переключается в режим HDBT. Выходной порт IR поддерживает режимы работы "Проводной" (немодулируемый сигнал) и "Эмиттер" (модулируемый сигнал).

Видео удлинители HDMI-TPS-TX97 и HDMI-TPS-RX97 совместимы с прочими HDBaseT-сигнальными усилителями и матричными коммутаторами

Краткое руководство пользователя HDMI-TPS-97 series QuickStartGuide

Разрешение:	Все поддерживаемые разрешения формата HDMI 1.4a;
Эквализация	Адаптивная, автоматическая
Поддержка EDID:	Transparent
Сквозная передача HDCP	Есть
Сквозная передача по Ethernet	Есть
Сквозная передача по IR	Есть
Сквозная передача по RS232	Есть
Питание	Универсальный адаптер, DC 12V 2.5A;
Предельная задержка сигнала	не более 10µs на 100 метров кабеля CATx;
Питание через TPS:	DC 48V 1 A
Потребляемая мощность (-TX):	3.6W (средняя) / 4.2W (максимальная);
Потребляемая мощность (-RX)	5.3W (средняя) / 6.1W (максимальная);
Корпус	Металлический (1mm);
Размеры	100.4x100.4x26mm
Масса	330гр;
Сертификация	CE;
Гарантия	3 года

Бренд производителя:	Lightware
Серия:	91540024
